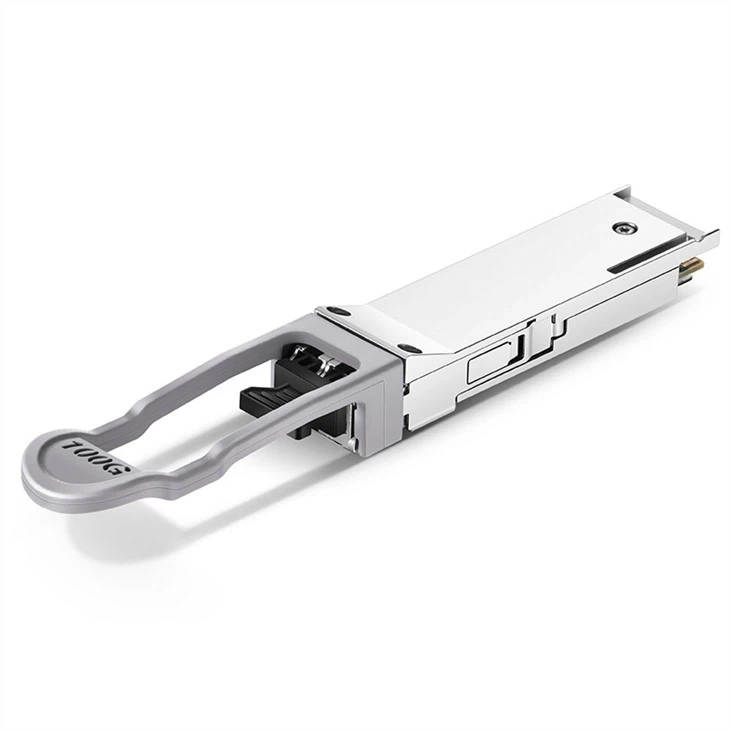

100Gb/s 100m QSFP plus , Bi-Di, דופלקס LC
Hאו לחיבור, 850/900nm, VCSEL,PAM4 2x50G Multimode
תכונות:
- תואם למפרט החשמל 100GbE XLPPI לפי IEEE 802.3bm
- תואם למפרט QSFP28 SFF-8636
- רוחב פס מצטבר של > 100Gbps
- ממשק אופטי דו-כיווני VCSEL באורך גל כפול, PAM4 2 × 50-Gb/s 850 ננומטר/900 ננומטר
- תואם QSFP28 MSA
- מסוגל לשדר מעל 70 מ' על OM3 Multimode Fiber (MMF) ו-100 מ' על OM4 MMF
- ספק כוח יחיד פלוס 3.3V פועל
- ללא פונקציות אבחון דיגיטליות
- טווח טמפרטורה 0 מעלות עד 70 מעלות
- חלק תואם RoHS
- משתמש בכבל סיבי LC דופלקס סטנדרטי המאפשר שימוש חוזר בתשתית כבלים קיימת
- תמיכה ב-40G/100Gbps
יישומים:
- חיבורי Ethernet של 100 ג'יגה-ביט
- מתג Datacom/Telecom וחיבורי נתב
- יישומי צבירת נתונים ויישומי backplane
- יישומי פרוטוקול וצפיפות קנייניים
תיאור:
זהו QSFP בעל ארבעה ערוצים, ניתן לחיבור, LC דופלקס, סיבים אופטיים QSFP פלוס מקלט משדר עבור יישומי Ethernet של 100 ג'יגה-ביט. מקלט משדר זה הוא מודול בעל ביצועים גבוהים עבור יישומי תקשורת נתונים דופלקסים קצרי טווח וחיבורים. הוא משלב ארבעה נתיבי נתונים חשמליים בכל כיוון לשידור באמצעות כבל סיב אופטי דופלקס LC יחיד. כל נתיב חשמלי פועל במהירות של 25.78125 Gbps ותואם לממשק 100GE XLPPI.
מקלט המשדר מרבב באופן פנימי ממשק XLPPI 4x25G לשני ערוצי חשמל של 50Gb/s, משדר ומקבל כל אחד מהם בצורה אופטית על גבי סיב LC סימפלקס אחד באמצעות אופטיקה דו-כיוונית. זה מביא לרוחב פס מצטבר של 100Gbps לכבל LC דופלקס. זה מאפשר שימוש חוזר בתשתית כבלים דופלקס LC המותקנת עבור יישומי 100GbE. מרחקי קישור של עד 70 מ' באמצעות OM3 ו-100 מ' באמצעות סיב אופטי OM4 נתמכים. מודולים אלה נועדו לפעול על פני מערכות סיבים רב-מצבים תוך שימוש באורך גל נומינלי של 850 ננומטר בקצה אחד ו-900 ננומטר בקצה השני. הממשק החשמלי משתמש במחבר קצה מסוג QSFP28 בעל 38 מגעים. הממשק האופטי משתמש במחבר דופלקס LC רגיל.
-
- דירוג מרבי מוחלט
- מוּמלָץסביבת פעולה:
- מאפיינים חשמליים(TOP = 0 עד 70 מעלות , VCC= 3.13 עד 3.47 וולט
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום. |
אופייני |
מקסימום. |
יחידה |
|
אִחסוּןTטמפרטורה |
TS |
-40 |
|
פלוס 85 |
תוֹאַר |
|
לְסַפֵּקVאולטאג' |
VCCT, R |
-0.5 |
|
4 |
V |
|
קרוב משפחהHאטימות |
RH |
0 |
|
85 |
אָחוּז |
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום. |
אופייני |
מקסימום. |
יחידה |
|
מקרה הפעלהTטמפרטורה |
TC |
0 |
|
ועוד70 |
תוֹאַר |
|
מתח אספקה |
VCCT, R |
פלוס 3.13 |
3.3 |
פלוס 3.47 |
V |
|
אספקה זרם |
ICC |
|
|
1000 |
אִמָא |
|
פיזור כוח |
PD |
|
|
3.5 |
W |
|
פָּרָמֶטֶר |
סֵמֶל |
מינימום |
טיפ |
מקסימום |
יחידה |
הערה |
|
קצב נתונים לערוץ |
|
|
25.78125 |
|
Gbps |
|
|
צריכת חשמל |
|
- |
2.5 |
3.5 |
W |
|
|
אספקה זרם |
Icc |
|
0.75 |
1.0 |
A |
|
|
שליטה במתח קלט/פלט-גבוה |
VIH |
2.0 |
|
Vcc |
V |
|
|
שליטה ב-I/O Voltage-Low |
VIL |
0 |
|
0.7 |
V |
|
|
הטיה בין ערוצים |
TSK |
|
|
150 |
נ.ב |
|
|
משך RESETL |
|
|
10 |
|
לָנוּ |
|
|
RESETL זמן ביטול הטענה |
|
|
|
100 |
גברת |
|
|
זמן הפעלה |
|
|
|
100 |
גברת |
|
|
מַשׁדֵר |
||||||
|
סיבולת מתח יציאה בודדת |
|
0.3 |
|
4 |
V |
1 |
|
מצב נפוץ סובלנות מתח |
|
15 |
|
|
mV |
|
|
שידור מתח הבדל קלט |
VI |
120 |
|
1200 |
mV |
|
|
עכבת הבדל קלט שידור |
ZIN |
80 |
100 |
120 |
|
|
|
ריצוד קלט תלוי נתונים |
DDJ |
|
|
0.1 |
ממשק משתמש |
|
|
קלט נתונים כולל ריצוד |
TJ |
|
|
0.28 |
ממשק משתמש |
|
|
מַקְלֵט |
||||||
|
סיבולת מתח יציאה בודדת |
|
0.3 |
|
4 |
V |
|
|
Rx Output Diff Voltage |
Vo |
|
600 |
800 |
mV |
|
|
מתח עלייה וירידת פלט Rx |
Tr/Tf |
12 |
|
|
נ.ב |
1 |
|
ריצוד מוחלט |
TJ |
|
|
0.7 |
ממשק משתמש |
|
|
ריצוד דטרמיניסטי |
DJ |
|
|
0.42 |
ממשק משתמש |
|
הערה: 1,20-80 אחוז
מידות מכניות
