DWDM (DWDM) היא טכנולוגיית חלוקת אורך גל צפופה (WDM) המרחיבה את יכולת השידור של רשתות סיבים אופטיים קיימות. הוא יכול לשלב אותות מובילים אופטיים מרובים על גבי סיב אופטי יחיד להעברה. חסוך הרבה משאבי סיבים ביישומי העברת מרחק. ישנם שני סוגים עיקריים של מערכות DWDM עכשוויות: מערכות DWDM פסיביות ומערכות DWDM אקטיביות.
מערכת DWDM פסיבית

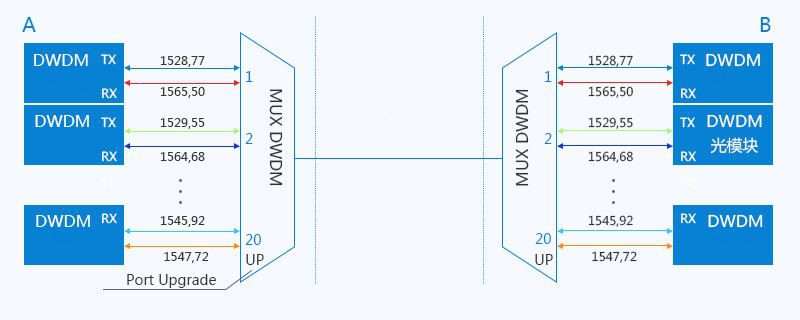

מערכת ה- DWDM הפסיבית אינה משתמשת במכשירים פעילים כמו מגברי סיבים ומפיצי פיזור. מרחק השידור של מערכת זו יוגבל בכוח השידור של המודול האופטי, אך יש לו את היתרון של קיבולת ערוצים גבוהה ומשמש בעיקר ברשתות אזור מטרופולין וקיבולת ערוץ גבוהה בקווי שידור מהירים.
מערכת DWDM פעילה
DWDM פעיל הוא מערכת הכוללת משדר. תפקיד המשדר הוא לבצע המרה אופטית-חשמלית-אופטית (OEO). בנוסף, המערכת מצויידת גם במגברי סיבים מסוממים עם ארביום (EDFA) כדי להבטיח כי הקצה המקבל יכול לקבל אותות אופטיים איכותיים, אך מספר מגברי הסיבים המסוממים ארביום (EDFA) יושפע מסוג הסיבים , מספר ערוצי הגל, קצב השידור, יחס אות לרעש (OSNR) וגורמים אחרים מוגבלים.
אורך הקישור של מערכת DWDM הפעילה לא קשור רק למספר מגברי הסיבים וליחס האות לרעש (OSNR), אלא גם מושפע מפיזור האות האופטי. לכן, בעת תכנון מערכת DWDM פעילה, יש לקחת בחשבון את פיזור האות האופטי. במידת הצורך ניתן להוסיף מפצה פיזור (DCM) למערכת DWDM הפעילה. יש לציין כי מפצה הפיזור (DCM) הוא יגביר את אובדן ההכנסה של קישור הסיבים האופטיים וישפיע על מרחק ההעברה של מערכת DWDM הפעילה.
