רשתות 40G / 100G Gigabit Ethernet עמוד השדרה משתמשות לעתים קרובות ב 8 סיבים לערוץ, מה שאומר שרוב הציוד הקיים אינו משתמש בסיבים באופן מלא במערכות כבלים עם 12 סיבים. היום פוסט זה יציג סוג של כבל סיבים MTP - כבל המרה MTP אשר יכול להתגבר על הבעיה שהוזכרה לעיל.
בסיס כבל המרה MTP 40G / 100G
מחברי MTP בעלי 12 סיבים פופולריים בשנים האחרונות. ורוב רשתות השדרה פורסות את מערכות הכבלים בעלות 12 הסיבים. אך עם התפתחות מהירה של מקמ"שים אופטיים, ליישומי ג'יגה-ביט 40G / 100G, מקלטים רבים שמנחים את התעשייה מ- 10G ל- 40G ו- 100G משתמשים בשמונה סיבים בלבד. ואז מתעוררת הבעיה. עם זאת, כבל המרת MTP מאפשר למשתמשים להמיר את כבלי עמוד השדרה הקיימים שלהם ב- MTP לסוג MTP התואם את הציוד הפעיל שלהם. זוהי חלופה עם אובדן נמוך למודולי המרה מכיוון שהם מבטלים זוג MTP מזווג אחד מעבר לקישור. בשוק קיימים בעיקר שלושה סוגים של כבל המרה MTP: כבל המרה MTP 1 × 2, 1 × 3 ו- 2 × 3 MTP.

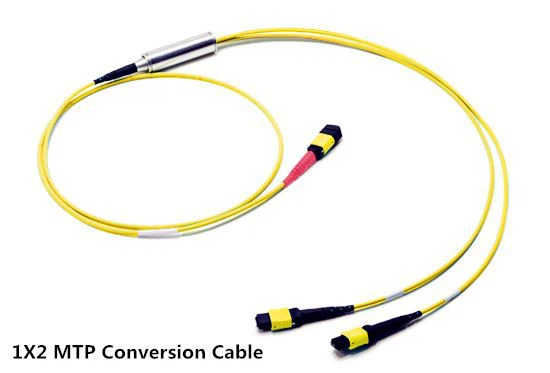

1 × 2 לרתום כבל המרה MTP
כבל המרה MTP זה כולל מחבר MTP בעל 24 סיבים בקצה אחד ושני מחברי MTP בעלי 12 סיבים בקצה השני. הוא משמש כדי לאפשר כבלי תא מטען קיימים של 10G MTP 12 סיבים לשאת ערוצי 40G / 100G. אות 40G / 100G מחולק באופן שווה על פני שני גזעי 12 סיבים שהותקנו בעבר ברשת מודולרית MTP מסורתית.

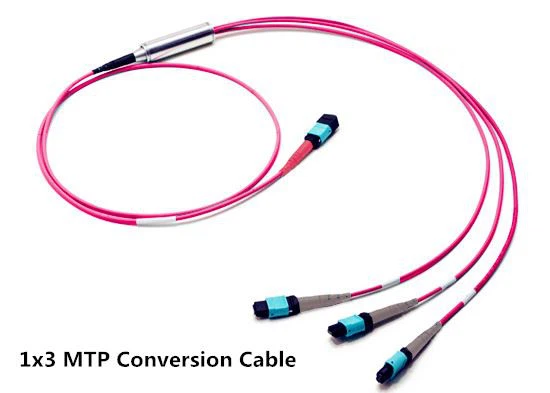

כבל המרה של 1 × 3 MTP
כמו כבל המרת MTP 1 × 2, גם לכבל המרה זה מחבר MTP בעל 24 סיבים בקצה אחד. אך הקצה השני כולל שלושה מחברי MTP בעלי 8 סיבים, השונים מהסוג הקודם. כבל המרה MTP זה מאפשר למשתמשים להמיר את גזעי עמוד השדרה שלהם 24 סיבים לחיבורי Base-8 כך שניתן להשיג שיעורי 40G בקלות. חיבור Base-24 יחיד מחולק לשלושה חיבורי Base-8, מה שמקנה למשתמשים שלוש יציאות 40G.

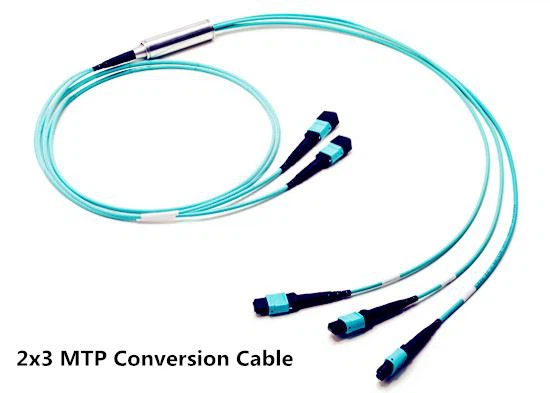

כבל המרה MTP לרתום 2 × 3
למשתמשים שכבר התקינו רשת מבוססת 10G MTP באמצעות כבלים ומודולים של תא מטען עם 12 סיבים ו -24 סיבים, כבל המרת MTP 2 × 3 זה יכול לספק את ההמרה מקישוריות של 12 סיבים ל- 8 סיבים לשימוש בסיבים מלאים, במיוחד המאפשר שימוש מרבי בסיבים קיימים בעת המרה לערוצי 40G. מכיוון שכבל ההמרה כולל שני מחברי MTP בעלי 12 סיבים בקצה אחד ושלושה מחברי MTP בעלי 8 סיבים בקצה אחר. הם זמינים בקוטביות ישירה או צולבת לצורך פריסה מהירה בשיטת ניהול קוטביות A, וניתן לבטל את הקוטביות באתר, ומציעה גמישות משופרת של& יכולת פעולה.
אפשרויות כבלים עם כבל המרה MTP 40G / 100G
כבלי ההמרה 40G / 100G MTP מבטלים את הסיבים המבוזבזים בשידורי 40 ג'יגה-ביט הנוכחיים והעברת 100 ג'יגה-ביט הקרובה. בהשוואה לרכישה והתקנה של קלטות המרה נפרדות, שימוש בכבלי המרה MTP הוא אפשרות חסכונית יותר, הפסד נמוך יותר. להלן שלוש דוגמאות יישום.

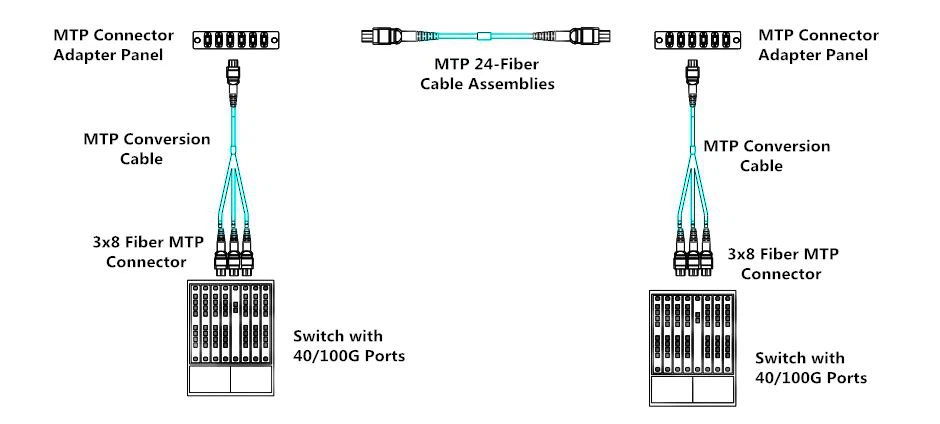

אפשרויות כבלים לקישוריות 40G / 100G עם כבל המרה MTP 1 × 3
כפי שמוצג בתמונה למטה, שני מתגים של 40G / 100G מחוברים באמצעות כבלים מסוג MTP 1X3 (מחבר MTP 24 סיבים אחד בקצה אחד ושלושה מחברי MTP 8 סיבים בקצה השני), כבל תא מטען 24 סיבים MTP ו- MTP לוחות מתאם. עם כבל המרת MTP זה, נדרשים פחות כבלים של סיבים. זה מביא יותר נוחות לניהול כבלים במרכזי נתונים.
פתרון הכבלים להמרה של 40G / 100G עם כבל המרה 1 × 2 MTP דומה לפיתרון של כבל המרה MTP 1 × 3.

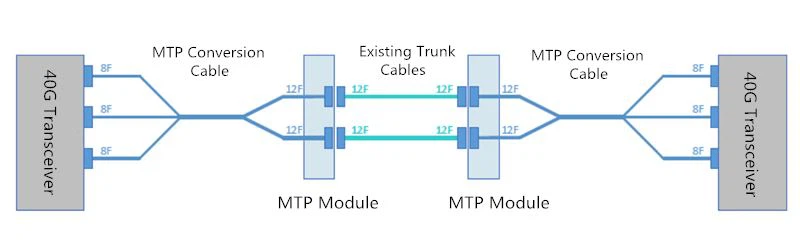

אפשרויות כבלים לקישוריות 40G עם כבל המרה MTP 2 × 3
ביישומים הבאים, חיבור מקמ"שים 40G עם כבל המרה MTP בעל 8 סיבים ולא מגשר MTP מסורתי של 12 סיבים, יכול להטמיע את ניצול סיבי השדרה של 100% וחיסכון בעלויות.
סיכום
כבלי ההמרה 40G / 100G MTP מספקים פתרון כבלים חסכוני לשדרוג לרשתות 40G ו- 100G. כל היתרונות והתכונות של כבלים לרתמת MTP אלה מוסברים במאמר. ושלושת הסוגים של כבל המרה 40G / 100G MTP הזמינים באופציות OS2, OM3 ו- OM4 ניתנים ב- htfwdm.COM. אם אתה רוצה לדעת יותר פרטים, אנא פנה אלינו דרך info@htfuture.com.
