WDM --- חטיבת wavelenth היא טכנולוגיה המשלבת שני אותות נשא אופטיים או יותר של אורכי גל שונים בקצה המשדר באמצעות מולטרקסר וילובים לאותו סיב אופטי של קו אופטי לשידור; בקצה המקבל, גלי נושא אופטיים של אורכי גל שונים מופרדים על ידי demultiplexer, ולאחר מכן המקלט האופטי עושה עיבוד נוסף כדי לשחזר את האות המקורי. הטכנולוגיה של שידור שני אותות אופטיים או יותר של אורכי גל שונים באותו סיבים נקראת מוליפלקס של חלוקת אורך גל.
אורכי גל שונים של אור יש הפסדי שידור שונים בסיבים אופטיים. על מנת להפחית את האובדן ככל האפשר ולהבטיח את אפקט השידור, יש צורך למצוא את אורך הגל המתאים ביותר לשידור. לאחר זמן רב של מחקר ובדיקה, עיוות האות שנגרם על ידי פיזור הוא הנמוך ביותר והאובדן הוא הנמוך ביותר בטווח אורך גל 1260nm-1625nm, שהוא המתאים ביותר לשידור בסיבים אופטיים.
אורכי הגל האפשריים של סיבים אופטיים ניתן לחלק למספר להקות. כל להקה משמשת כערוץ עצמאי להזזת אות אופטי אורך גל מוגדר מראש. ITU-T מחלק את פס התדרים של סיבים חד-מצביים מעל 1260nm לתוך O, E, S, C, l ו- U.
מהי הלהקה?
להקת O-band היא הלהקה המקורית 1260-1360 nm. O-band היא הלהקה הראשונה באורך הגל המשמשת בתקשורת אופטית בהיסטוריה, ועיוות האות (עקב פיזור) הוא הפחות.
מהי להקה אלקטרונית?
הלהקה E-band (טווח אורך גל מורחב: 1360-1460 נמי) היא הנפוצה ביותר מאף אחת מרצועות אלה. E-band משמש בעיקר כהרחבה של o-band, אבל זה משמש לעתים נדירות. הסיבה העיקרית היא כי כבלים אופטיים קיימים רבים להראות התכה גבוהה E-band ואת תהליך הייצור הוא אנרגיה רבה רב, כך השימוש E-band בתקשורת אופטית מוגבלת.
מהי להקת ס'?
אובדן הסיבים ב-S-band (להקת גלים קצרים: 1460-1530 נמיות) נמוך מזה ב-o-band. S-band משמש כמערכות PON (רשת אופטית פסיבית).
מהי להקת סי?
ה-C-band נע בין 1530 נהל ל-1565 נמיות, המייצגות את הלהקה הקונבנציונלית. לסיבים אופטיים יש את ההפסד הנמוך ביותר ב-C-band, ויש לו יתרון גדול במערכת שידור למרחקים ארוכים. הוא משמש בדרך כלל במערכות שידור אופטי רבות במטרו, למרחקים ארוכים, אולטרה למרחקים ארוכים ובצוללת בשילוב עם טכנולוגיית WDM ו-EDFA. ככל שרחוק השידור הופך ארוך יותר ומנעבי סיבים משמשים במקום אופטי אלקטרונים כדי משחזרים אופטיים, C-band הופך יותר ויותר חשוב. עם הופעתו של DWDM (מחלוקת אורך גל צפופה מרובה) אשר יכול לגרום אותות מרובים לשתף סיב אחד, השימוש C-band הורחב.
מהי להקת ל'?
L-band (באורך גל ארוך: 1565-1625 nm) היא הלהקה השנייה באורך הגל השנייה הנמוכה ביותר, המשמשת לעתים קרובות כאשר הפס C אינו מספיק כדי לעמוד בדרישות רוחב הפס. עם השימוש הרחב של מהגבירי סיבים B-doped (EDFA), מערכות DWDM הורחבו L-band, אשר משמשים לעתים קרובות כדי להרחיב את הקיבולת של רשתות אופטיות DWDM ארצי. עכשיו זה כבר הציג למפעילי כבלי צוללת לעשות את אותו הדבר - כדי להרחיב את הקיבולת הכוללת של כבל הצוללת.
מכיוון שאיבוד ההתפוחות של C-band ו- L-band הוא המינימום, אור האות במערכת DWDM נמצא בדרך כלל ב- C-band וב- L-band. בנוסף ל-o-band ל-L-band, יש שתי להקות נוספות, כלן להקת 850 nm ו-U-Band (להקה ארוכה במיוחד: 1625-1675 נמיות). פס 850 נה"מ הוא אורך הגל העיקרי של מערכת תקשורת סיבים רב-מצביים, בשילוב עם VCSEL (משטח חלל אנכי פולט לייזר). U-Band משמש בעיקר לניטור רשת.
על פי מצבי אורך גל שונים, טכנולוגיית WDM יכולה להיות מחולקת WDM, CWDM ו- DWDM. טווח אורך הגל של 1470-1610nm משמש בדרך כלל. המרווח בערוץ DWDM צפוף יותר, באמצעות חלון שידור C-band (1530 nm-1565 nm) ו- L-band (1570 nm-1610 nm). אורכי הגל של 1310 ו- 1550 צפון-צפון משמשים בדרך כלל ב- WDM רגיל.
הקצאת אורך גל של 40 גל DWDM

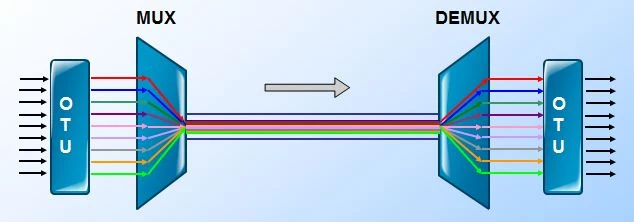

מצב שידור
עם הצמיחה של יישומי FTTH, C-band ו-L-band, אשר נמצאים בשימוש הנפוץ ביותר ברשת אופטית, ישחק תפקיד חשוב יותר ויותר במערכת שידור אופטי.
טכנולוגיית WDM יכולה לשפר באופן משמעותי את קיבולת השידור של סיבים אופטיים ולשפר את הניצול של משאבי סיבים אופטיים. ההשפעה הישירה ביותר על החיים היא שאנחנו גולשים באינטרנט, צופים בטלוויזיה ומתקשרים לשיחות מהר יותר ובחלקה יותר.
