סיבים אופטיים פעילים, AOC הוא קיצור של סיבים אופטיים פעילים, המשמשים בעיקר ביישומי תקשורת נתונים רב-ערוציים למרחקים קצרים. הכבל האופטי הפעיל מורכב מסיב מולטי-מוד, משדר אופטי, שבב בקרה ומודול אופטי מקביל. המקמ"שים האופטיים בשני קצות הכבל האופטי הפעיל מספקים המרה פוטואלקטרית ופונקציות שידור אופטיות לשיפור מהירות השידור ומרחק השידור של הכבל האופטי מבלי להחליש את התאימות לממשק החשמלי הרגיל. （AOC=משדר + מגשר）
העלות הכוללת של כבל אופטי פעיל AOC נמוכה יחסית, מכיוון שהסיב האופטי קבוע במודול, וכמה מכשירים אופטיים משמשים פחות בתהליך הייצור. כבל אופטי פעיל AOC מתאים לתרחישים של יישומים למרחקים קצרים, אך אינו מתאים לתרחישים של שידור למרחקים ארוכים. כבל אופטי פעיל של AOC נמצא בשימוש נרחב במרכז הנתונים של IDC. בהשוואה למערכת החיבורים המורכבת ממכשירים עצמאיים (מודול מקמ"ש אופטי, מגשר סיבים אופטיים), יש לה מהירות ואמינות גבוהים יותר, מה שמקל על עלות המערכת ותחזוקה קלה יותר.
ל- AOC דרישות סביבתיות נמוכות, ללא בעיית ניקוי של מחבר סיבים אופטיים; אופטימיזציה של עלויות, ללא פונקציית DDM; אבל זה לא יכול להגדיר את המרחק בצורה גמישה, ולכן יש לאשר את מרחק השידור מראש לפני הלידה.
תכונות
מחבר סיבים MPO או MTP, מספר ליבה אופציונלי
להרכבה, ניתן להרכיב אותו ישירות עם רכיבי מודול אופטי
תואם RoHS
יישום
מודול אופטי 40gb / s / 100gb / s qsfp / qsfp +
יישומי ערוץ סיבים
InfiniBand QDR, SDR, DDR
שרתים, מתגים, מתאמי כרטיסי אחסון וכרטיס מארח ， וכו '.
פרמטר טכני
סוג תקע | MPO או MTP אופציונלי |
מספר ליבות | רב ליבות, כגון 8, 1, 24 וכו '. |
סוג סיבים | 50/125, OM3 |
סוג השחזה | מחשב או APC8 ° |
אובדן הכנסה | מ"מ ≤ 0.5dB, SM ≤ 0.7db |
טמפרטורת עבודה | 0 ℃～ + 70 ℃ |
דירוג מרבי מוחלט
פָּרָמֶטֶר | סֵמֶל | דקה | אופייני | מקסימום | יחידה |
טמפרטורת אחסון | Ts | -10 | - | +85 | °C |
לחות תפעולית | RH | +5 | - | +85 | % |
מתח אספקה | Vcc | -0.5 | +3.3 | +3.6 | V |
תנאי הפעלה מומלצים
פָּרָמֶטֶר | סֵמֶל | דקה | אופייני | מקסימום | יחידה |
טמפרטורת מקרה הפעלה | TC | 0 | - | +70 | °C |
מתח אספקה | VCC | +3.14 | +3.3 | +3.47 | V |
זרם אספקה (QSFP +) | ICC | - | - | 450 | אִמָא |
זרם אספקה (SFP +) (למסוף) | - | - | 150 | אִמָא | |
קצב נתוני הערוץ | ד"ר | 10.3125 | - | Gbps | |
רדיוס עיקול סיבים | - | 3 | - | - | ס"מ |
היתרונות של AOC:
צריכת חשמל נמוכה; מידה קטנה; קל; ביצועי פיזור חום טובים; מרחק שידור ארוך; יציאת חיבור ללא זיהום; יציבות טובה.
תיאורי סיכה של QSFP +
תרשים עיצוב מכני
ניתן לחלק כבל אופטי פעיל לשלושה חלקים פונקציונליים: חלק פליטה אופטי, חלק קבלה אופטי ומעגל בקרה.
חלק הפליטה האופטי כולל: לייזר vscel, דיודת ניטור, כונן ומעגל בקרה.
פליטה אופטית היא להפוך אות חשמלי דיגיטלי לאות אופטי ולהעבירו באמצעות סיבים אופטיים. זה כולל בעיקר אפנון אותות, התאמת נקודת עבודה סטטית ובקרת כוח אוטומטית וכו '. יש לו את הפונקציה של העברת פלט איסור ופיקוח.
החלק המקבל האופטי מורכב מפוטודיודה (PIN), מגבר טרנס-עכפדי (TIA) ומעגל עזר.
הקבלה האופטית היא להמיר את האות האופטי החלש בסיב האופטי לאות חשמלי, ומגבר הטרנספמנטנס (TIA) מוציא את האות החשמלי המגביל, ואין לו פונקציה של אזעקת אור.

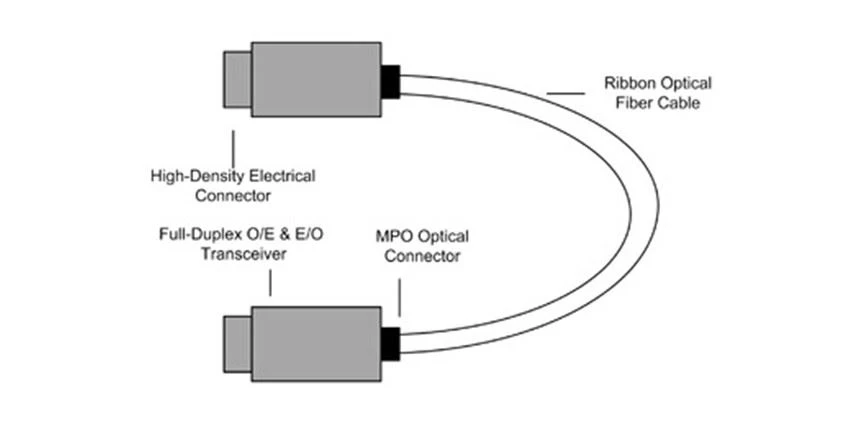

כל שדה מרכז הנתונים החל לייבא 40 גרם AOC ברחבי העולם. בהשוואה לכבל נחושת DAC 40 גרם, ל- 40 גרם ל- AOC יתרונות שאין שני להם בסביבת העברת נתונים מעל 7 מטר, כולל גודל קטן יותר, משקל קל יותר, כיפוף קל יותר, ניהול קל יותר, מרחק העברת אות ארוך יותר וכו '. להלן מבנה רכיבי AOC הדופלקס המלא:
עקרון העברת AOC
אם ניקח דוגמה ל- qsfp + AOC, שני קצוות הכבל (קצה וקצה B) הם התקני מודול אופטי של qsfp. בסוף, קלט הנתונים DIN הוא האות החשמלי. האות החשמלי מומר לאות האופטי של אורך גל ספציפי דרך ממיר ה- EO, והאות האופטי מוחדר לכבל האופטי לאחר אפנון וקישור; לאחר שהאות האופטי מגיע לקצה B דרך הכבל האופטי, מכשיר הגילוי הפוטואלקטרי (OE האות האופטי מזוהה ומוגבר על ידי ממיר, והאות החשמלי המתאים מופלט על ידי dout. B סוף והקצה משדרים באופן סימטרי.
חיבור אופטי מקביל מתקיים על ידי מודול אופטי מקביל וכבל אופטי של סרט. המודול האופטי המקביל מבוסס על מערך VCSEL ומערך סיכות. אורך הגל הוא 850 ננומטר. זה מתאים סיבים multimode של 50 / 125um ו 62.5 / 125um. מבחינת האריזה, הממשק החשמלי מאמץ את מחבר מערך ה- MEG הסטנדרטי, והממשק האופטי משתמש בכבל האופטי הסטנדרטי של MTP / MPO. נכון לעכשיו, ישנם מודול משולב של 4 ערוצים משדר מקלט ומודול הפרדה של מקמ"ש 12 ערוצים.
יישום AOC:
א. AOC מוחל על המתג, וההמרה מ- 40 גרם qsfp + AOC ל- 4 * 10 גרם SFP + AOC יכולה לחבר שני מתגים של 40 גרם, והיא יכולה גם לחבר בוררים של 10 גרם עם כרטיס רשת 10G
ב. AOC מוחל בחדר המחשבים. בין 5 ל -30 מטר, ניתן להשתמש ב- AOC לחיבור המתג ולמתלה של מרכז הנתונים; אם הוא פחות מ -5 מטרים, הבחירה הטובה ביותר היא DAC; אם זה יותר מ 30 מטר, אם מעל 30 מטר, עדיף לבחור חיבור מודול ומגשר.
