תיבת מודול העברת MPO / MTP מכילה 12/24 ליבות MPO / MTP מאוורר ישיר רכיבי כבלים אופטיים (קצה אחד של הכבל האופטי מסתיים מראש עם מחבר MPO / MTP, והקצה השני מסתיים מראש עם מחברי ליבה אחת נפוצים כגון כמו SC, LC, st). הפאנל הקדמי מצויד במתאמים SC, LC, st ואחרים, והלוח האחורי מצויד במתאם MPO / MTP.
תכונות
● חבר 1 MPO (מ ') 12 ליבות למחבר דופלקס LC.
● הלוח הקדמי מצויד במתאם דופלקס LC, והלוח האחורי מצויד במתאם MPO.
● תיבת 1U בצפיפות גבוהה תומכת ב -12 מודולי מיתוג, והתמיכה המרבית היא חיבור LC ליבה של 144.
● תיבת המודולים מאמצת קוטביות אוניברסלית, plug and play.
● תיבת המודול מאמצת מעטפת פלסטיק משולבת קלת משקל, שיכולה להגן ביעילות על רכיבי הסיבים האופטיים בתיבה.
● זיהוי מספר יציאה ותווית רצף קו יכולים לזהות ביעילות את נתיב הסיבים ולהקל על ההתקנה והתחזוקה.
● הוא מאמץ את שיטת ההתקנה המהירה של פירוק ללא בורג, תוך התחשבות בהידוק המשרד ובמשיכה הנוחה.
● המרת ענף של 12 ליבות מחבר MPO / MTP ליבה 24 למחבר דופלקס LC;
● חיבור עם אובדן נמוך, קל לתת משחק מלא לביצועי השידור הגדולים של סיבים אופטיים;
● הלוח הקדמי מצויד במתאם LC, והלוח האחורי מצויד במתאם MPO / MTP;
● עיצוב גוף הקופסא מדעי, תוך שימוש בפלסטיקה הנדסית ובחומרים מסגסוגת אלומיניום, מכוסה בהתזה אלקטרוסטטית, מראה יפה ופשוט, קל לשימוש;
● כל היציאות מסומנות בקצה הקדמי, וזה קל לזהות ולחיפוש.
יישום מוצר:
● תשתית מרכז נתונים;
● רשת אזור אחסון;
● פרוטוקול המתהווה 40 גרם / 100 גרם לשנייה;
● מערכת כבלים ברשת ארגונית.
פרמטרים טכניים:
פּרוֹיֶקט | פָּרָמֶטֶר | |
מַחבֵּר | MPO | LC |
טמפרטורת עבודה | -40°C ~ +80°C | |
טמפרטורת אחסון | -40°C ~ +85°C | |
אובדן הכנסה | SM: ≤0.35dB (ערך אופייני); ≤ 0.75dB (ערך סטנדרטי), MM: ≤ 0.50dB (ערך סטנדרטי), ≤0.35dB (ערך אופייני); | SM: ≤ 0.2dB; MM: ≤ 0.2dB; |
הפסד החזר | SM: ≥60dB; MM: ≥35dB; | SM: ≥60dB; MM: ≥35dB; |
פנים קצה MPO | זכר: עם סיכה; נקבה: ללא סיכה | |
מספר ליבות | מגבר 8、12 GG; 24 芯 | |
מחבר קצה אחר | MPO- נקבה, MPO- זכר, FC, SC, ST, MU, LC, E2000 | |
מצב סיבים | מצב יחיד, מצב רב (50, 62.5, OM2, OM3, OM4) | |
סוג סיבים | להקה קשרית, אזורית ועירומה | |
בנוסף, ניתן לתכנן את תיבת מודול ההעברה MPO / MTP כך שתתאים למספר רב של מאוורר ישיר של MPO / MTP מתוך רכיבי כבלים אופטיים. לדוגמה, מספר היציאות בתיבת מודול העברה MPO / MTP אחת עשוי להיות יותר מ 144. תיבת מודול העברת MPO / MTP מממשת את ההעברה הבטוחה המודולרית בין מחברי MPO / MTP ו- SC, LC, St. הוא מספק תכנית מהירה, אמינה, בעלת ביצועים גבוהים ויעילים להעברה מסיבים אופטיים מרובי ליבות ליציאות SC, LC, st ושאר סיבים אופטיים.

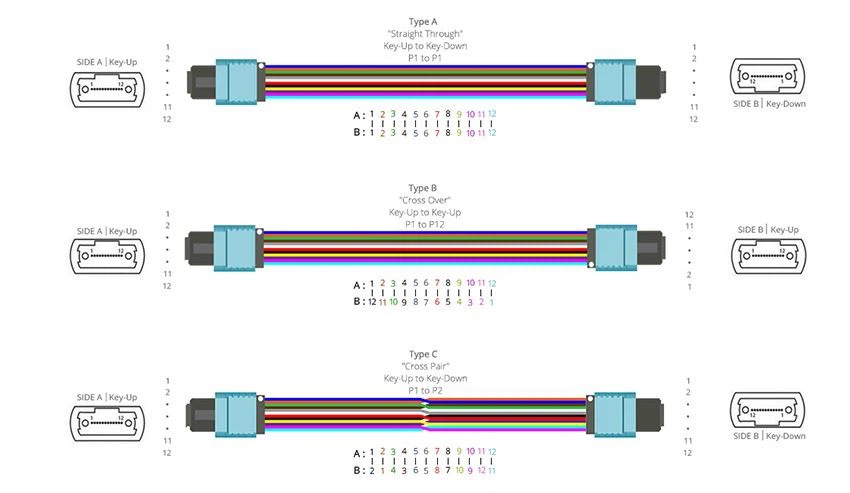

תקן TIA / eia568-b.1-7 מציין שלושה מצבי חיבור a, B ו- C כדי להבטיח את עקביות הקוטביות של סיבי דופלקס סדרתי. התקן מגדיר גם את סוג תיבת מודול ההמרה המכילה מתאם דופלקס MPO / MTP בתצורת מערכת אופיינית. בהתאם לתצורת החיווט, ניתן להתקין את תיבת מודול ההמרה עם מקש למעלה מקש למטה (סוג A) או מתאם מקש מקש למעלה (סוג ב). ההבדל היחיד בין סוג A לסוג B הוא שכיוון הגישה של מחבר מגשר מאוורר MPO / MTP בתוך תיבת מודול ההעברה שונה מזה של מחבר מגשר MPO / MTP חיצוני. מצב a מאמץ מצב חיווט ישר ומתאם MPO / MTP מסוג (צימוד למצב מקש למעלה ולחץ למטה). מצב B משתמש במצב חיווט צולב ובמתאם מסוג B (צימוד מקש ומפתח מקש).
בשוק, רוב תיבות מודול ההעברה MPO / MTP מאמצות את תצורת ברירת המחדל של סוג A, מכיוון שקל יותר להשתמש במצב חיבור זה לחיווט, והיא מתאימה להעברה במצב יחיד ורב-מצב ותומכת בהרחבת רשת. בנוסף, מכיוון שתצורת מפתח המתאם במצב C תואמת את זה במצב a, תיבת ההמרה של מודול MPO / MTP מסוג A מתאימה גם לחיבור חיווט של מצב C. סוג B תיבת מודול העברה MPO / MTP היא גם מבוקש בשוק, אך תיבת מודולים מסוג זה מוגבלת מכיוון שהיא אינה תומכת בשימוש במחבר APC במצב יחיד.
יתרונות וחסרונות של תיבת מודול מגשר MPO ותיבת מודול סיבים אופטיים MTP
הבחירה בתיבת מודול העברת MPO / MTP תלויה במצב חיבור הרשת ובדרישות הרכיב שלך. יש לציין כי השימוש ברכיבי סוג B (מגשרים, מתאמים, קופסאות מודולים וכו ') יחצה את יישור הסיבים, בעוד שסוג רכיבים לא ישפיע על רצף יישור הסיבים.
לתיבת מודול העברת MPO / MTP יתרונות רבים. קל להתקנה. זה יכול להפחית מאוד את עלות העבודה, לחסוך מקום וזמן התקנה. זהו פתרון אידיאלי ליישומים בצפיפות גבוהה. בנוסף, תיבת מודול העברה MPO / MTP מתאימה ליישומים עם מספר קטן של סיבים אופטיים וכן ליישומים עם מספר גדול של סיבים אופטיים. זהו פתרון אידיאלי עבור רשת טלקומוניקציה, יישום WDM, חיווט מרכז נתונים, חיווט רשת עמוד השדרה ורשת 40/100 גרם.
כיצד לחבר מודול אופטי של ממשק MPO למודול אופטי של ממשק LC?
מודולים אופטיים בשוק כוללים כיום בדרך כלל ממשקי MPO ו- LC. עבור שני מודולים אופטיים עם ממשק זהה, החיבור יכול להתממש בעצם באמצעות מגשר סיבים MPO או מגשר סיבים אופטיים LC. לצורך חיבור בין מודולים אופטיים עם ממשקים שונים, בנוסף לשימוש במגשר סיבי עמוד השדרה MPO ובמגשר סיבי דופלקס LC, יש צורך גם בלוח מתאם סיבים אופטיים ותיבת חלוקת סיבים אופטיים דופלקס mpo-lc ומוצרי כבלים אחרים לסיבים אופטיים. להלן מספר שיטות חיבור:

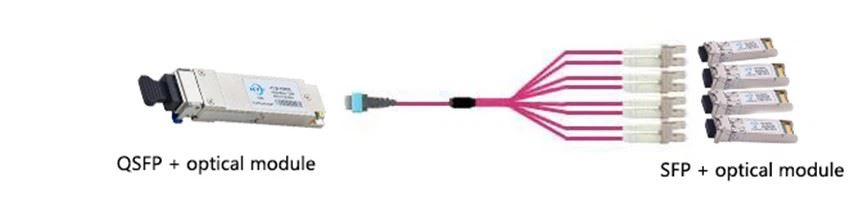

1. מודול אופטי QSFP + ופתרון חיבור ישיר למודול אופטי SFP +
כאשר מחוברים מודול אופטי QSFP + עם ממשק MPO בעל 8 ליבות ו -4 מודולים אופטיים עם ממשק LC דופלקס, אנו זקוקים למגשר סיבי ענף דופלקס mpo-lc בעל 8 ליבות. עם זאת, תוכנית חיבור ישיר זו מוגבלת לחיבור למרחק הקצר באותו מתלה.
2. פתרון חיבור בין מודול אופטי qsfp + ומודול אופטי SFP +
מודול אופטי Qsfp + ומודול אופטי SFP + מחוברים בהתאמה עם מגשר סיבים אופטיים של תא המטען ו- Jumper של סיבים אופטיים של דופלקס LC. לוח המתאם לסיבים, מגשר סיבי השדרה MPO ותיבת חלוקת סיבי דופלקס mpo-lc משמשים בין מגשר סיבי עמוד השדרה MPO לבין כבל תיקון סיבי דופלקס LC. שיטת חיבור זו מאפשרת החלפת מכשיר בשני קצוות קישור הסיבים.
3. מצב החיבור של מודול אופטי qsfp + ומודול אופטי SFP + שונה מתכנית החיבור הקודמת, שהיא מכשיר הגישה לסיבים אופטיים בסוף ה- SFP + האופטי. מודול. בסופו של דבר, הוא מחובר עם מודול הסיבים האופטיים דרך לוח המתאם לסיבים ומגשר הסיבים הדו-צדדי של LC. עם זאת, החיסרון של שיטה זו הוא חוסר הגמישות בסוף המודול האופטי SFP + מכיוון שהיציאות של המודול האופטי SFP + חייבות להיות ממוקמות באותה מארז. כלומר, תוכנית חיבורים זו אינה מאפשרת החלפה של ציוד גישה לסיבים אופטיים בסוף המודול האופטי של SFP +.

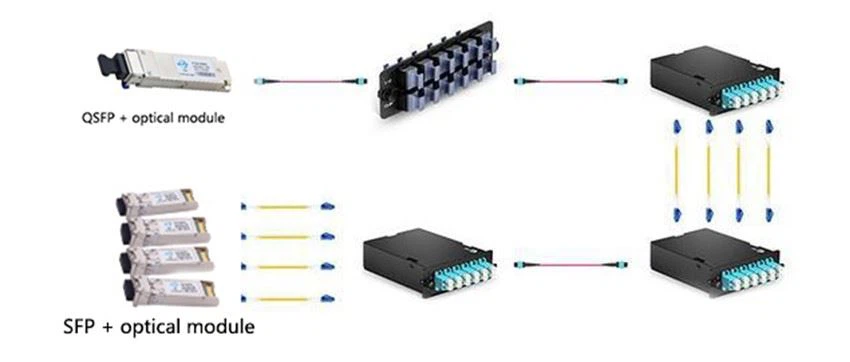

4. פתרון חיבורים צולבים של מודול אופטי qsfp + ומודול אופטי SFP +
תוכנית החיבורים הצולבים הראשונה היא בעיקר באמצעות מגשר סיבים אופטיים תא מטען MPO, תיבת חלוקת סיבים אופטיים דופלקס mpo-lc ומגשר סיבים אופטיים דופלקס LC. תוכנית החיבורים הצולבת השנייה מורכבת יותר. בנוסף לציוד הסיבים האופטיים הנדרש בתכנית 1, עליו להשתמש גם בלוח המתאם לסיבים אופטיים. שיטת חיבור צולב זו מתאימה יותר ליישומים שבהם המרחק בין טווחי החלוקה ארוך יותר, ויש צורך לוודא שכבל תא המטען של מגש החיבור לא נפגע.
סדרת MTP / MPO היא קבוצה של מוצרים חדשניים, היא הופכת את העברת הסיבים האופטיים לעידן חדש. סדרות MTP / MPO הן מוצרים אידיאליים להתאוששות מאסון, רשת עמוד השדרה והפצת סיבים אופטיים בבניינים. לדוגמא, מחבר MTP / MPO אחד יכול לממש שידור 12 ליבה בכבל אופטי אחד. במוצרי סדרת MTP / MPO, משתמשים יכולים לחבר את תא המטען לכל סניף באמצעות כבל אופטי אחד המכיל 12 ליבות. השימוש בטכנולוגיית ריבוי ליבות זו חוסך מאוד זמן חיווט, וההתקנה מהירה ומדויקת. פיתוח תקשורת אופטית דורש יותר ויותר מחברים. מחבר מודולרי עם אמינות גבוהה ונוח לשימוש. כבלי סיבים אופטיים שהופסקו מראש של MPO תורמים לסביבות מרכז נתונים ותשתיות סיבים שנפרסו במהירות. על פני תיבת המודולים באזור MDA, HDA ו- EDA או מאוורר חיבור כבלים אופטיים, ארכיטקטורת ה- Plug and Play היעילה שלה מפחיתה מאוד את עלויות ההתקנה הראשונית ותחזוקת השגרה.
